पीपी प्लास्टिक पेन बैरल एक्सट्रूज़न उत्पादन लाइन

1. अवलोकन

यह पीपी गोली एकल रंग और बहु रंग प्लास्टिक पेन बैरल बाहर निकालना उत्पादन लाइन विशेष रूप से गोलाकार पेन, जेल पेन, जल रंग पेन,मार्कर पेन और अन्य प्लास्टिक पेन बैरलमुख्य कच्चे माल के रूप में पॉलीप्रोपाइलीन (पीपी) पेलेट का उपयोग करना और परिपक्व एक्सट्रूज़न मोल्डिंग तकनीक को अपनाना, लाइन लचीले ढंग से एकल रंग का उत्पादन कर सकती है,दो रंगों और बहु रंगों के सह-बाहर निकाले गए प्लास्टिक पेन बैरल, उत्कृष्ट उपस्थिति, उच्च आयामी सटीकता और स्थिर उत्पादन दक्षता के साथ। यह व्यापक रूप से स्टेशनरी विनिर्माण उद्यमों में बड़े पैमाने पर और मानकीकृत उत्पादन के लिए उपयोग किया जाता है।

उत्पादन लाइन में उच्च परिशुद्धता वाले एक्सट्रूडर, विशेष मोल्डिंग मर, 3 डी इलेक्ट्रिक कूलिंग वाटर टैंक और सर्वो-ड्राइव हेल-ऑफ और कटिंग मशीन शामिल हैं।एक स्वचालित तापमान नियंत्रण प्रणाली से सुसज्जित, स्वचालित खिला प्रणाली और बुद्धिमान नियंत्रण प्रणाली, यह पूरी तरह से निरंतर और स्वचालित उत्पादन का एहसास करता है। यह प्रभावी रूप से पारंपरिक पेन बैरल उत्पादन में आम समस्याओं को हल करता है,जैसे कि कम सटीकता, असमान रंग और असंगत काटने की लंबाई। तैयार पेन बैरल चिकनी सतह, समान दीवार मोटाई और पूर्ण रंग की विशेषता है, पूरी तरह से स्टेशनरी उद्योग के गुणवत्ता मानकों को पूरा करते हैं।

2मुख्य कच्चा माल: पीपी गोली

उत्पादन लाइन खाद्य ग्रेड या सामान्य प्रयोजन के पीपी पॉलीप्रोपाइलीन पेलेट को अपनाती है, जो निम्नलिखित लाभों के साथ प्लास्टिक पेन बैरल के लिए आदर्श सामग्री हैः

- उत्कृष्ट प्रसंस्करण प्रदर्शनः अच्छी पिघलने की प्रवाह क्षमता, व्यापक प्रसंस्करण तापमान सीमा (180~260°C), स्थिर एक्सट्रूज़न, सामग्री के टूटने, बुलबुले या जलने का कारण नहीं है।

- विश्वसनीय उत्पाद प्रदर्शन: मध्यम कठोरता, अच्छी कठोरता, पहनने के प्रतिरोध, गैर विषैले और गंधहीन, विधानसभा, मुद्रण और सतह उपचार के लिए उपयुक्त।

- लागत प्रभावीः व्यापक स्रोत और किफायती। एकल रंग के उत्पादों के लिए रंग मास्टरबैच जोड़ा जा सकता है, और बहु-रंग सह-एक्सट्रूज़न माध्यमिक रंग के बिना एक-चरण मोल्डिंग का एहसास करता है।

- पर्यावरण के अनुकूल और पुनर्नवीनीकरण योग्य: पीपी सामग्री ग्रीन उत्पादन आवश्यकताओं के अनुरूप पुनर्नवीनीकरण योग्य है।

3मुख्य उपकरण की संरचना और मापदंड

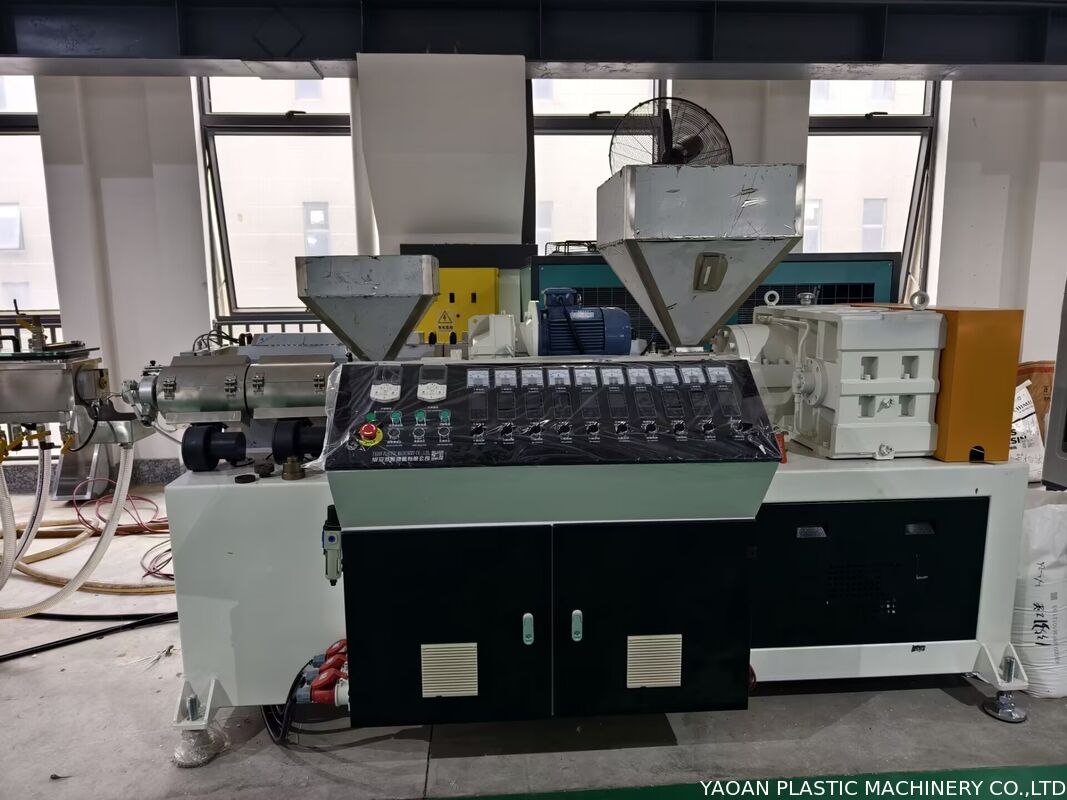

3.1 सिंगल स्क्रू एक्सट्रूडर (मुख्य मशीन)

यह विशेष रूप से पीपी पेलेट प्लास्टिसाइजेशन के लिए डिज़ाइन किया गया है ताकि पर्याप्त पिघलने और समान मिश्रण सुनिश्चित हो सके।

- पेंचः व्यास 55 मिमी / 65 मिमी, एल/डी अनुपात 28:1 / 30:1, नाइट्राइडिंग और पॉलिशिंग उपचार के साथ 38CrMoAlA मिश्र धातु स्टील से बना है।

- बैरलः स्वतंत्र वायु शीतलन या जल शीतलन के साथ अनुभागीय हीटिंग, तापमान नियंत्रण सटीकता ± 1°C।

- ड्राइविंग सिस्टम: परिवर्तनीय आवृत्ति मोटर, शक्ति 7.515kW, स्थिर संचालन और कम शोर।

- फीडिंग सिस्टमः समाप्त उत्पादों में नमी को हटाने और बुलबुले से बचने के लिए हॉपर ड्रायर के साथ स्वचालित वैक्यूम लोडर।

3.2 विशेष मोल्डिंग मर

पेन बैरल का आकार, दीवार की मोटाई और रंग प्रभाव सुनिश्चित करने के लिए डाई मुख्य घटक है।

- एक रंग का मरः उच्च गुणवत्ता वाले मोल्ड स्टील से बना, चिकनी रनर डिजाइन, दीवार की मोटाई 0.8 से 1.5 मिमी तक समायोजित, आयामी त्रुटि ≤ 0.05 मिमी।

- बहुरंगी सह-बाहर निकालने वाली मरः बहु-परत मिश्रित रनर संरचना, स्पष्ट रंग परतों के साथ दो-रंग या तीन-रंग सह-बाहर निकालने का समर्थन करती है और रंग मिश्रण नहीं करती है।

- डाई समायोजनः दीवार मोटाई एकरूपता के लिए ठीक-सुव्यवस्थित तंत्र से लैस; मोल्ड प्रतिस्थापन 30 ~ 60 मिनट में पूरा किया जा सकता है।

3.3 3 डी इलेक्ट्रिक वाटर टैंक

3 डी विद्युत शीतलन जल टैंक झुकने और विरूपण से बचने के लिए सटीक शीतलन और आकार का एहसास करता है।

- 3 डी समायोजनः ऊपर-नीचे, बाएं-दाएं और सामने-पीछे दिशाओं में विद्युत समायोजन, पोजिशनिंग सटीकता ± 0.1 मिमी।

- शीतलन प्रणाली: पूर्व शीतलन, मुख्य शीतलन और आकार देने वाले क्षेत्र; 20°C से 30°C के नियंत्रित तापमान के साथ शीतलन पानी का परिसंचरण।

- सामग्रीः 304 स्टेनलेस स्टील, संक्षारण प्रतिरोधी और साफ करने में आसान; लंबाई 3 से 5 मीटर अनुकूलन योग्य।

3.4 सर्वो-हॉल-ऑफ और कटिंग मशीन

अत्यधिक उच्च काटने सटीकता सुनिश्चित करने के लिए उच्च परिशुद्धता सर्वो मोटर द्वारा संचालित।

- सर्वो प्रणाली: एक्सट्रूडर के साथ सिंक्रोनस स्पीड लिंकिंग, खींचने की गति 1 15m/min, स्टेपलेस समायोज्य।

- काटने की सटीकताः फोटोइलेक्ट्रिक पोजिशनिंग के साथ बंद-लूप नियंत्रण, लंबाई त्रुटि ≤±0.1 मिमी।

- काटने का औजार: कार्बाइड काटने वाला, बिना बर्स या विकृति के सपाट काट प्रदान करता है।

- नियंत्रणः टच स्क्रीन संचालन, समर्थन लंबाई सेटिंग, उत्पादन गिनती और स्वचालित स्टॉप।

4. स्वचालित नियंत्रण प्रणाली

पूरी लाइन पीएलसी और टच-स्क्रीन केंद्रीकृत नियंत्रण को अपनाती हैः

- एक्सट्रूडर, डाई और पानी के टैंक के लिए वास्तविक समय तापमान निगरानी और स्वचालित समायोजन।

​

- एक्सट्रूज़न गति, खींचने की गति और काटने की गति का समकालिक नियंत्रण।

​

- सामग्री की कमी, अतिभार, अतितापमान और मरने के अवरुद्ध होने जैसे दोषों के लिए स्वचालित अलार्म।

​

- तेजी से उत्पाद परिवर्तन के लिए उत्पादन मापदंडों के कई सेटों का भंडारण।

5उत्पादन प्रक्रिया पूरी करें

1कच्चे माल की तैयारीः पीपी गोली रंग मास्टरबैच के साथ मिश्रित, सूखा और स्वचालित रूप से extruder में खिलाया जाता है।

​

2प्लास्टिसाइजेशन और एक्सट्रूज़नः पीपी सामग्री को एक्सट्रूडर में पिघलाया और प्लास्टिसाइज किया जाता है।

​

3मोल्डिंग एक्सट्रूज़नः एक निरंतर पेन बैरल पैरिशन बनाने के लिए मर के माध्यम से पिघला हुआ पिघला हुआ।

​

4शीतलन और आकारः 3 डी इलेक्ट्रिक पानी टैंक में पार्सन ठंडा और तय।

​

5. खींचना: सर्वो खींचने वाली मशीन द्वारा स्थिर रूप से खींचा जाने वाला ठंडा पेन बैरल।

​

6परिशुद्धता काटनाः पेन बैरल को निश्चित लंबाई तक सटीक रूप से काटा जाता है।

​

7संग्रह और परिष्करण: परिष्कृत उत्पादों को बाद में पीसने, मुद्रण और इकट्ठा करने के लिए एकत्र किया जाता है।

6लाभ

- पीपी गोली के लिए व्यापक अनुकूलन क्षमता, एकल रंग और बहु रंग उत्पादन का समर्थन।

​

- उच्च परिशुद्धताः काटने की त्रुटि ≤±0.1 मिमी, तैयार उत्पाद पास दर ≥99%

​

- उच्च दक्षताः उत्पादन क्षमता 30,000-50,000 टुकड़े प्रति 8 घंटे।

​

- स्थिर उपकरण प्रदर्शन, कम विफलता दर, आसान संचालन और रखरखाव।

​

- ऊर्जा की बचत और पर्यावरण संरक्षण पुनर्नवीनीकरण ठंडा पानी के साथ।

7लागू विनिर्देश

- पेन बैरल व्यासः 6~12 मिमी (अनुकूलित)

​

- पेन बैरल की लंबाई: 80-150 मिमी (समायोज्य)

​

- प्रकार: खोखला पेन बैरल, ठोस पेन बैरल

​

- रंगः एकल रंग, दो रंग, तीन रंग सह-विघटन

​

- आवेदनः जेल पेन, गोलाकार पेन, जल रंग पेन, मार्कर पेन आदि।

8. आवेदन का दायरा

यह उत्पादन लाइन स्टेशनरी निर्माताओं और ब्रांड उत्पादन और OEM प्रसंस्करण के लिए प्लास्टिक प्रसंस्करण संयंत्रों के लिए उपयुक्त है।यह छोटे बैच बहु-निर्दिष्टीकरण उत्पादन और बड़े पैमाने पर निरंतर उत्पादन दोनों का समर्थन करता है, और उच्च अंत स्टेशनरी, छात्र स्टेशनरी और कार्यालय स्टेशनरी क्षेत्रों में व्यापक रूप से इस्तेमाल किया जा सकता है।
