पीपी एबीएस पीपी खोखले ग्रिड शीट एक्सट्रूडर, कठोर मल्टीवॉल प्लास्टिक शीट मशीन

हनीकॉम्ब मल्टीवॉल खोखली शीट एक्सट्रूज़न मशीन

लागू कच्चे माल: पीपी, पीसी, एबीएस (वर्जिन सामग्री, पुनर्नवीनीकरण सामग्री, भरी हुई सामग्री और संशोधित सामग्री उपलब्ध हैं)

उत्पाद व्यवहार्यता:

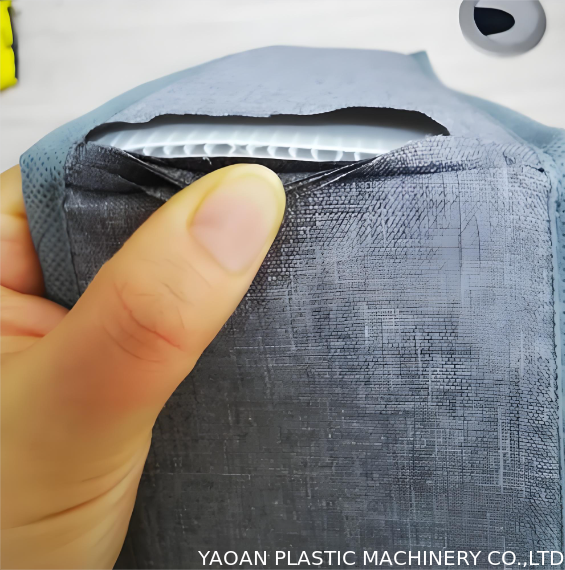

पैकेजिंग, लॉजिस्टिक्स, निर्माण, विज्ञापन, इलेक्ट्रॉनिक लाइनिंग, औद्योगिक विभाजन और सामान इनर लाइनिंग क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। सामान उद्योग की सहायक सामग्री के लिए विशेष रूप से अनुकूलित, इस लाइन द्वारा उत्पादित पीपी/पीसी/एबीएस हनीकॉम्ब शीट में अल्ट्रा-हल्के वजन, उत्कृष्ट सदमे अवशोषण, दबाव प्रतिरोध, उच्च क्रूरता और अच्छा लचीलापन है। वे सभी प्रकार के सामान के अंदरूनी सामानों के लिए पेशेवर मुख्य सामग्री हैं, जिनमें हार्ड शेल सामान की अंदरूनी परत, ट्रैवल केस इनर सपोर्ट बोर्ड, कॉस्मेटिक केस बफर लाइनिंग, टूल केस शॉकप्रूफ लाइनिंग और सामान को आकार देने वाली लाइनिंग शामिल हैं। चादरें प्रभावी ढंग से सामान के आकार का समर्थन कर सकती हैं, बाहर निकालना और प्रभाव क्षति का विरोध कर सकती हैं, समग्र सामान वजन को कम कर सकती हैं, और पारंपरिक सामान अस्तर सामग्री के आसान विरूपण और खराब सदमे प्रतिरोध की समस्याओं को हल कर सकती हैं।

1. संपूर्ण लाइन संरचना एवं कार्य सिद्धांत

1.1 स्वचालित वैक्यूम फीडिंग प्रणाली

वैक्यूम ब्लोअर, सामग्री भंडारण हॉपर, संदेश पाइपलाइन, सामग्री स्तर सेंसर और धूल हटाने वाले फिल्टर डिवाइस से सुसज्जित। यह पीपी, पीसी और एबीएस कच्चे माल के लिए पूरी तरह से स्वचालित मात्रात्मक फीडिंग का एहसास कराता है। सिस्टम सामग्री स्तर के अनुसार स्वचालित रूप से शुरू और बंद हो जाता है, जिससे प्रभावी ढंग से सामग्री टूटने और सामग्री ब्रिजिंग से बचा जा सकता है। यह स्थिर फीडिंग और कम धूल प्रदूषण के साथ मास्टरबैच, कैल्शियम कार्बोनेट फिलर और कार्यात्मक एडिटिव्स के मिश्रित संप्रेषण का समर्थन करता है। समकालिक उत्पादन संचालन सुनिश्चित करने के लिए पूरा सिस्टम मुख्य एक्सट्रूडर के साथ इंटरलॉक किया गया है।

1.2 एसजे90 सिंगल स्क्रू एक्सट्रूडर (कोर होस्ट)

36:1 लंबाई-व्यास अनुपात के साथ Φ90 मिमी पेंच व्यास को अपनाता है। स्क्रू और बैरल इंटीग्रल नाइट्राइडिंग हीट ट्रीटमेंट के साथ 38CrMoAlA मिश्र धातु इस्पात से बने होते हैं, जिसमें उच्च कठोरता, पहनने के प्रतिरोध और संक्षारण प्रतिरोध होते हैं। खंडित निकास संरचना पीपी, पीसी और एबीएस सामग्रियों में नमी और अस्थिर अशुद्धियों को प्रभावी ढंग से हटा देती है, जिससे हनीकॉम्ब शीट के बुलबुले और ढहने के दोष समाप्त हो जाते हैं।

75 किलोवाट आवृत्ति रूपांतरण मुख्य मोटर और हेवी-ड्यूटी हार्ड टूथ सतह रेड्यूसर के साथ कॉन्फ़िगर किया गया, जो स्थिर और ऊर्जा-बचत बिजली उत्पादन का एहसास कराता है। मल्टी-सेक्शन पीआईडी ​​सटीक तापमान नियंत्रण प्रणाली विभिन्न कच्चे माल की मोल्डिंग तापमान आवश्यकताओं के अनुरूप होती है: पीपी के लिए 190-230 ℃, एबीएस के लिए 210-250 ℃, पीसी के लिए 240-285 ℃, ± 1 ℃ के भीतर तापमान नियंत्रण सटीकता के साथ।

हाइड्रोलिक नॉन-स्टॉप स्क्रीन चेंजर और मेल्ट मीटरिंग पंप के साथ मिलान। स्क्रीन परिवर्तक पुनर्नवीनीकरण सामग्री में अशुद्धियों को फ़िल्टर करने के लिए बंद किए बिना तेजी से स्क्रीन प्रतिस्थापन का एहसास करता है। पिघला हुआ पंप एक्सट्रूज़न दबाव को स्थिर करता है, पीपी, पीसी और एबीएस पिघल का एक समान निर्वहन सुनिश्चित करता है, और हनीकॉम्ब ग्रिड पसलियों की लगातार दीवार मोटाई की गारंटी देता है।

विशेष बहुउद्देश्यीय हनीकॉम्ब डाई हेड से सुसज्जित। अनुकूलित आंतरिक प्रवाह चैनल कम-चिपचिपापन पीपी, मध्यम-चिपचिपापन एबीएस और उच्च-चिपचिपापन पीसी पिघलने के लिए अनुकूल है। चौकोर छत्ते की संरचना को ठीक-ठीक प्रक्रिया मापदंडों द्वारा स्थिर रूप से बनाया जा सकता है, और विभिन्न छत्ते की विशिष्टताओं को जल्दी से स्विच किया जा सकता है।

1.3 3000 मिमी वैक्यूम कूलिंग कैलिब्रेशन टेबल

कार्बन स्टील स्प्रे-पेंटेड फ्रेम और स्टेनलेस स्टील शेपिंग प्लेटफॉर्म के साथ कुल प्रभावी शीतलन और आकार देने की लंबाई 3 मीटर है। इसे खंडित स्वतंत्र वैक्यूम केबिन और बंद परिसंचारी जल शीतलन प्रणाली के साथ डिज़ाइन किया गया है। डाई हेड से बाहर निकाले जाने के बाद, उच्च तापमान वाली छत्ते की शीट नकारात्मक वैक्यूम दबाव के माध्यम से आकार देने वाली सतह पर बारीकी से सोख ली जाती है, और पानी को प्रसारित करके तेजी से और समान रूप से ठंडा और आकार दिया जाता है।

वैक्यूम डिग्री और जल परिसंचरण प्रवाह को अनुभागों में स्वतंत्र रूप से समायोजित किया जा सकता है, जो पीपी, पीसी और एबीएस बहु-सामग्रियों की मोल्डिंग प्रक्रिया के दौरान शीट वॉरपिंग, ग्रिड पतन और असमान समतलता की समस्याओं को पूरी तरह से हल करता है। यह सुनिश्चित करता है कि मधुकोश गुहा पूर्ण, नियमित और आकार में स्थिर है।

1.4 1500 मिमी केट आरपिलर हॉल-ऑफ मशीन

प्रभावी क्लैम्पिंग और ट्रैक्शन की लंबाई 1.5 मीटर है, जो ऊपरी और निचली डबल-पंक्ति रबर केट रिपिलर क्लैम्पिंग संरचना को अपनाती है। चौड़ा पहनने के लिए प्रतिरोधी रबर ट्रैक छत्ते की संरचना को कुचलने या खरोंच किए बिना शीट की सतह पर एक समान तनाव सुनिश्चित करता है। स्वतंत्र आवृत्ति रूपांतरण गति विनियमन प्रणाली से सुसज्जित, चलने की गति को मुख्य एक्सट्रूडर और कटिंग मशीन के साथ इंटरलॉक और सिंक्रनाइज़ किया जाता है।

ऊपरी और निचली पटरियों के बीच का अंतर विद्युत रूप से समायोज्य है, जो बहु-मोटाई वाली मधुकोश शीट के उत्पादन के अनुकूल है। यह शीट के खिंचाव और विरूपण से बचने के लिए एक समान शीट की मोटाई और लगातार उत्पादन लाइन की गति सुनिश्चित करने के लिए स्थिर और निरंतर कर्षण बल प्रदान करता है।

1.5 आरा काटने की मशीन

नॉन-स्टॉप ऑनलाइन फ़्लाइंग कटिंग को साकार करते हुए हाई-स्पीड फॉलो-अप कटिंग तकनीक को अपनाता है। शीट के दोनों किनारों पर गड़गड़ाहट को स्वचालित रूप से हटाने के लिए साइड ट्रिमिंग ब्लेड से लैस। काटने की लंबाई पीएलसी द्वारा बुद्धिमानी से निर्धारित की जाती है, जिसमें ±1 मिमी के भीतर काटने की सटीकता त्रुटि होती है।

यह विभिन्न मोटाई और चौड़ाई की पीपी, पीसी, एबीएस हनीकॉम्ब शीट की कटिंग आवश्यकताओं के अनुकूल है। काटने वाला भाग बिना किसी गड़गड़ाहट के सपाट और चिकना होता है। एक साधारण ब्लैंकिंग रैक से सुसज्जित, तैयार चादरें सुविधाजनक संग्रह के लिए नीचे स्लाइड और स्वचालित रूप से ढेर हो सकती हैं।

2. समग्र तकनीकी पैरामीटर

• लागू सामग्री: पीपी, पीसी, एबीएस (कुंवारी/पुनर्नवीनीकरण/भरी/संशोधित सामग्री)
• मुख्य एक्सट्रूडर मॉडल: एसजे90, एल/डी=28:1
• मुख्य मोटर पावर: 55kW (आवृत्ति रूपांतरण नियंत्रण)
• उत्पादन क्षमता: 80-150 किग्रा/घंटा
• कूलिंग टेबल विशिष्टता: 3000 मिमी वैक्यूम वॉटर कूलिंग कैलिब्रेशन टेबल
• हॉल-ऑफ विशिष्टता: 1500 मिमी केट आरपिलर हॉल-ऑफ मशीन
• काटने की परिशुद्धता: ±1 मिमी
• उत्पाद की मोटाई सीमा: 2-12 मिमी
• नियंत्रण प्रणाली: पूर्ण-लाइन पीएलसी केंद्रीकृत लिंकेज नियंत्रण, एक-कुंजी प्रारंभ और स्टॉप

3. मुख्य उपकरण लाभ

• बहु-सामग्री अनुकूलता: एक लाइन व्यापक अनुप्रयोग और उच्च उपकरण उपयोग के साथ पीपी, पीसी और एबीएस हनीकॉम्ब शीट के उत्पादन का समर्थन करती है।
• स्थिर मोल्डिंग गुणवत्ता: अनुकूलित स्क्रू और डाई फ्लो चैनल डिज़ाइन, वैक्यूम कैलिब्रेशन और सिंक्रोनस ट्रैक्शन सिस्टम से मेल खाता है, फ्लैट शीट सतह और नियमित हनीकॉम्ब संरचना सुनिश्चित करता है।
• उच्च स्वचालन: स्वचालित फीडिंग, निरंतर दबाव बाहर निकालना, तुल्यकालिक कर्षण और सटीक निश्चित लंबाई काटने से निरंतर और मानव रहित कुशल उत्पादन का एहसास होता है।
• लागत प्रभावी: पुनर्नवीनीकरण सामग्री और उच्च-भराव उत्पादन का समर्थन करता है, प्रभावी ढंग से उत्पादन लागत को कम करता है; आवृत्ति रूपांतरण ऊर्जा-बचत डिज़ाइन बिजली की खपत को कम करता है।

4. वैकल्पिक सहायक उपकरण

• स्वतंत्र औद्योगिक चिलर इकाई
• स्वचालित स्टैकिंग मशीन
• सामग्री सुखाने की प्रणाली (पीसी कच्चे माल प्रसंस्करण के लिए विशेष)

�� YAOAN को चुनने का मतलब उपकरण से कहीं अधिक मूल्य है

✅उच्च दक्षता उत्पादन: पूरी लाइन उच्च स्वचालन का दावा करती है, जिसमें सुखाने से लेकर काटने तक किसी भी मानवीय हस्तक्षेप की आवश्यकता नहीं होती है। यह लगातार और स्थिर रूप से 24/7 चल सकता है, जिससे पारंपरिक उपकरणों की तुलना में एकल-मशीन आउटपुट 20% से अधिक बढ़ जाता है।
✅गुणवत्ता आश्वासन: कठोर प्रक्रिया नियंत्रण श्रृंखला लैंपशेड प्रकाश संप्रेषण ≥88%, सटीक आयामी सहनशीलता और उत्कृष्ट पीली-विरोधी गुण सुनिश्चित करती है, जिससे आपको उद्योग गुणवत्ता प्रमाणपत्र आसानी से पास करने में मदद मिलती है।
✅लचीला अनुकूलन: Φ20 मिमी से Φ300 मिमी तक के व्यास और 0.5 मिमी से 5 मिमी तक की मोटाई के साथ गोल ट्यूब और विशेष आकार के लैंपशेड या धारीदार ट्यूब का उत्पादन करने में सक्षम, प्रकाश, मोटर वाहन, निर्माण सामग्री और अन्य क्षेत्रों में विविध आवश्यकताओं को पूरा करने में सक्षम।
✅चिंता मुक्त बिक्री पश्चात सेवा: हम उपकरण स्थापना और कमीशनिंग, ऑपरेटर प्रशिक्षण से लेकर प्रक्रिया नुस्खा समर्थन तक व्यापक सहायता प्रदान करते हैं। एक अनुभवी बिक्री-पश्चात टीम 24/7 उपलब्ध है, जो आपको मानसिक शांति देती है।
उच्च गुणवत्ता वाले कच्चे माल से लेकर उत्तम लैंपशेड तक, YAOAN पीसी लैंपशेड एक्सट्रूज़न लाइन आपके उत्पादों को अनगिनत अनुप्रयोगों को रोशन करने का अधिकार देती है।सटीक शिल्प कौशल, विश्वसनीय प्रदर्शन और कुशल आउटपुट.
YAOAN चुनें, व्यावसायिकता और विश्वास चुनें!

पैकेजिंग और शिपिंग

हमारी सेवा प्रणाली क्या है?

याओआन मशीनरी क्यों चुनें?
1. पेशा: YAOAN 1980 के दशक से केवल प्लास्टिक एक्सट्रूडर बनाता है, व्यापक अनुभव और पेशेवर टीम प्लास्टिक एक्सट्रूडर उद्योग में हमारी अग्रणी स्थिति सुनिश्चित करती है।

2. गुणवत्ता: उत्पादों की गुणवत्ता उद्यम के निरंतर विकास का आधार है, हमेशा बेहतर करने का प्रयास करते हैं, गुणवत्ता पहले आती है, विकास और नवीनता हमारी जिम्मेदारियां हैं;

3. डिलिवरी: हम फैक्ट्री प्रबंधन को अनुकूलित करते हैं, और उत्पादन प्रवाह में सुधार करते हैं ताकि आपके लिए उत्पादन अवधि को काफी हद तक कम किया जा सके;

4. लागत नियंत्रण: हम अपने आंतरिक प्रबंधन में सुधार करके उत्पादन लागत को कम करने की पूरी कोशिश करते हैं, ताकि यह सुनिश्चित किया जा सके कि हमारे उत्पाद बाजार में पर्याप्त प्रतिस्पर्धी हैं, और हमारे उत्पादों के उच्च प्रदर्शन-मूल्य अनुपात का एहसास हो सके।

अक्सर पूछे जाने वाले प्रश्न
Q1: मशीन की गारंटी क्या है?
A1: खरीदार के कारखाने में मशीन अच्छी तरह से स्थापित होने के बाद हमारी मशीन की गारंटी अवधि 12 महीने है;

Q2: आप मशीन के लिए किस पैकेज का उपयोग करते हैं?
A2: मशीन को जंग रोधी तेल से पेंट किया जाता है, और फिर प्लास्टिक फिल्म से ढक दिया जाता है, और फिर ग्राहकों की आवश्यकताओं के अनुसार लकड़ी के डिब्बे में पैक किया जाता है या लकड़ी के फूस पर लगाया जाता है, या फिल्म पैकिंग के साथ कंटेनर में लोड किया जाएगा। सभी मशीनों को ठीक करने के बाद, हम कंटेनर को अंदर सूखा रखने के लिए सुखाने वाले एजेंट का उपयोग करेंगे।

Q3: यदि मैं मशीन खरीदूं तो क्या आपके पास हमारा मार्गदर्शन करने के लिए निर्देश पुस्तिका है?
A3: हाँ, हम आपके संदर्भ के लिए विस्तृत उपयोगकर्ता पुस्तिका प्रदान करते हैं। मार्गदर्शन के लिए पीएलएस इसे ध्यान से पढ़ें। यदि अभी भी कोई समस्या है जिसे हल नहीं किया जा सका है, तो पीएलएस हमसे संपर्क करें, हम किसी भी समय आपकी मदद करने के लिए तैयार हैं।

Q4: विदेशी ग्राहकों के लिए आपकी क्या सेवा है?
A4: हम उत्तम विदेशी सेवा प्रदान करते हैं। हम मशीन इंस्टालेशन और कमीशनिंग और परीक्षण उत्पादन गाइड के लिए इंजीनियरों को विदेशों में भेजेंगे, और खरीदार के श्रमिकों को प्रशिक्षण भी देंगे। और हम किसी भी समय तकनीकी सहायता देने के लिए तैयार हैं।
