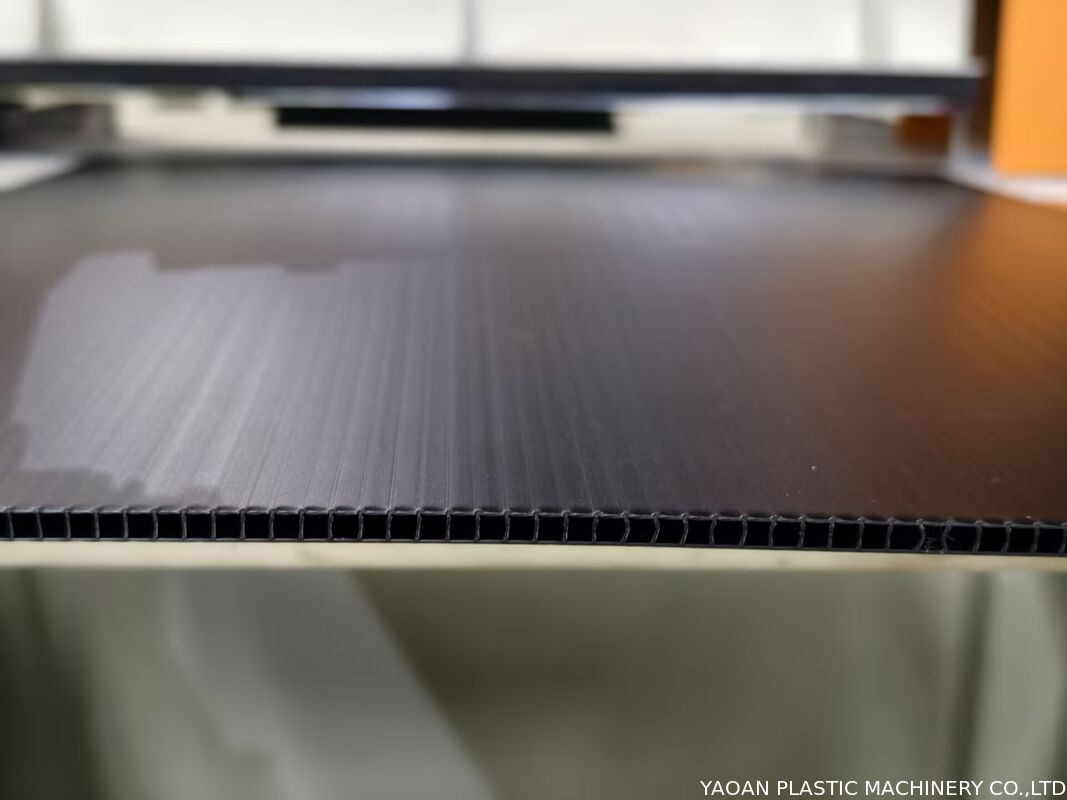

हल्के सामान कोर शीट मशीन

हनीकॉम्ब मल्टीवॉल हॉलो शीट एक्सट्रूज़न मशीन

लागू कच्चा माल: पीपी, पीसी, एबीएस (वर्जिन सामग्री, पुनर्नवीनीकरण सामग्री, भरी हुई सामग्री और संशोधित सामग्री उपलब्ध हैं)

उत्पाद अनुप्रयोग:

पैकेजिंग, लॉजिस्टिक्स, निर्माण, विज्ञापन, इलेक्ट्रॉनिक लाइनिंग, औद्योगिक विभाजन और सामानों की आंतरिक लाइनिंग के क्षेत्रों में व्यापक रूप से उपयोग किया जाता है। विशेष रूप से सामान उद्योग के सहायक सामग्री के लिए अनुकूलित, इस लाइन द्वारा उत्पादित पीपी/पीसी/एबीएस हनीकॉम्ब शीट अल्ट्रा-लाइट वजन, उत्कृष्ट शॉक अवशोषण, दबाव प्रतिरोध, उच्च क्रूरता और अच्छी लचीलापन प्रदान करती हैं। वे सभी प्रकार के सामानों के आंतरिक सामानों के लिए पेशेवर कोर सामग्री हैं, जिनमें हार्ड शेल सामानों की आंतरिक लाइनिंग, ट्रैवल केस की आंतरिक सपोर्ट बोर्ड, कॉस्मेटिक केस बफर लाइनिंग, टूल केस शॉकप्रूफ लाइनिंग और सामानों की शेपिंग लाइनिंग शामिल हैं। शीटें सामानों के आकार का प्रभावी ढंग से समर्थन कर सकती हैं, एक्सट्रूज़न और प्रभाव क्षति का विरोध कर सकती हैं, समग्र सामानों के वजन को कम कर सकती हैं, और पारंपरिक सामानों की लाइनिंग सामग्री के आसान विरूपण और खराब शॉक प्रतिरोध की समस्याओं को हल कर सकती हैं।

1. पूर्ण लाइन संरचना और कार्य सिद्धांत

1.1 स्वचालित वैक्यूम फीडिंग सिस्टम

वैक्यूम ब्लोअर, सामग्री भंडारण हॉपर, कन्वेइंग पाइपलाइन, सामग्री स्तर सेंसर और धूल हटाने वाले फिल्टर उपकरण से सुसज्जित। यह पीपी, पीसी और एबीएस कच्चे माल के लिए पूरी तरह से स्वचालित मात्रात्मक फीडिंग का एहसास करता है। सिस्टम सामग्री स्तर के अनुसार स्वचालित रूप से शुरू और बंद हो जाता है, प्रभावी ढंग से सामग्री टूटने और सामग्री ब्रिजिंग से बचता है। यह मास्टरबैच, कैल्शियम कार्बोनेट फिलर और कार्यात्मक एडिटिव्स के मिश्रित कन्वेयिंग का समर्थन करता है, जिसमें स्थिर फीडिंग और कम धूल प्रदूषण होता है। पूरे सिस्टम को सिंक्रोनस उत्पादन संचालन सुनिश्चित करने के लिए मुख्य एक्सट्रूडर के साथ इंटरलॉक किया गया है।

1.2 SJ90 सिंगल स्क्रू एक्सट्रूडर (कोर होस्ट)

36:1 लंबाई-व्यास अनुपात के साथ Φ90mm स्क्रू व्यास को अपनाता है। स्क्रू और बैरल 38CrMoAlA मिश्र धातु स्टील से बने होते हैं जिसमें इंटीग्रल नाइट्राइडिंग हीट ट्रीटमेंट होता है, जिसमें उच्च कठोरता, घर्षण प्रतिरोध और संक्षारण प्रतिरोध होता है। खंडित निकास संरचना पीपी, पीसी और एबीएस सामग्री में नमी और वाष्पशील अशुद्धियों को प्रभावी ढंग से हटाती है, जिससे हनीकॉम्ब शीट के बुलबुले और ढहने के दोष समाप्त हो जाते हैं।

75kW आवृत्ति रूपांतरण मुख्य मोटर और हेवी-ड्यूटी हार्ड टूथ सरफेस रिड्यूसर के साथ कॉन्फ़िगर किया गया है, जो स्थिर और ऊर्जा-बचत शक्ति आउटपुट का एहसास करता है। मल्टी-सेक्शन PID सटीक तापमान नियंत्रण प्रणाली विभिन्न कच्चे माल के मोल्डिंग तापमान आवश्यकताओं के अनुकूल है: पीपी के लिए 190-230°C, एबीएस के लिए 210-250°C, पीसी के लिए 240-285°C, जिसमें तापमान नियंत्रण सटीकता ±1°C के भीतर है।

हाइड्रोलिक नॉन-स्टॉप स्क्रीन चेंजर और मेल्ट मेटरिंग पंप के साथ मिलान किया गया। स्क्रीन चेंजर पुनर्नवीनीकरण सामग्री में अशुद्धियों को फ़िल्टर करने के लिए शट डाउन किए बिना तेजी से स्क्रीन प्रतिस्थापन का एहसास करता है। मेल्ट पंप एक्सट्रूज़न दबाव को स्थिर करता है, पीपी, पीसी और एबीएस मेल्ट के समान डिस्चार्जिंग सुनिश्चित करता है, और हनीकॉम्ब ग्रिड रिब्स की सुसंगत दीवार मोटाई की गारंटी देता है।

विशेष मल्टी-पर्पस हनीकॉम्ब डाई हेड से सुसज्जित। अनुकूलित आंतरिक प्रवाह चैनल कम-चिपचिपापन पीपी, मध्यम-चिपचिपापन एबीएस और उच्च-चिपचिपापन पीसी मेल्ट के अनुकूल है। चौकोर हनीकॉम्ब संरचना को प्रक्रिया मापदंडों को ठीक करके स्थिर रूप से बनाया जा सकता है, और विभिन्न हनीकॉम्ब विनिर्देशों को जल्दी से स्विच किया जा सकता है।

1.3 3000mm वैक्यूम कूलिंग कैलिब्रेशन टेबल

कुल प्रभावी शीतलन और आकार देने की लंबाई 3 मीटर है, जिसमें कार्बन स्टील स्प्रे-पेंटेड फ्रेम और स्टेनलेस स्टील शेपिंग प्लेटफॉर्म है। यह खंडित स्वतंत्र वैक्यूम केबिन और बंद परिसंचारी जल शीतलन प्रणाली के साथ डिज़ाइन किया गया है। डाई हेड से एक्सट्रूड होने के बाद, उच्च तापमान वाली हनीकॉम्ब शीट नकारात्मक वैक्यूम दबाव के माध्यम से शेपिंग सतह पर कसकर चिपक जाती है, और परिसंचारी पानी द्वारा तेजी से और समान रूप से ठंडी और आकार दी जाती है।

वैक्यूम डिग्री और पानी परिसंचरण प्रवाह को खंडों में स्वतंत्र रूप से समायोजित किया जा सकता है, जो पीपी, पीसी और एबीएस मल्टी-सामग्री के मोल्डिंग प्रक्रिया के दौरान शीट वार्पिंग, ग्रिड ढहने और असमान समतल की समस्याओं को पूरी तरह से हल करता है। यह सुनिश्चित करता है कि हनीकॉम्ब कैविटी पूर्ण, नियमित और आकार में स्थिर हो।

1.4 1500mm हॉउल-ऑफ मशीन

प्रभावी क्लैंपिंग और कर्षण लंबाई 1.5 मीटर है, जिसमें ऊपरी और निचले डबल-रो रबर क्लैंपिंग संरचना को अपनाया गया है। चौड़ा पहनने-प्रतिरोधी रबर ट्रैक शीट सतह पर समान तनाव सुनिश्चित करता है बिना हनीकॉम्ब संरचना को कुचले या खरोंचे। स्वतंत्र आवृत्ति रूपांतरण गति विनियमन प्रणाली से सुसज्जित, रनिंग स्पीड मुख्य एक्सट्रूडर और कटिंग मशीन के साथ इंटरलॉक और सिंक्रनाइज़ है।

ऊपरी और निचले ट्रैक के बीच का गैप विद्युत रूप से समायोज्य है, जो मल्टी-थिकनेस हनीकॉम्ब शीट के उत्पादन के अनुकूल है। यह शीट की मोटाई और सुसंगत उत्पादन लाइन की गति सुनिश्चित करने के लिए स्थिर और निरंतर कर्षण बल प्रदान करता है, जिससे शीट स्ट्रेचिंग और विरूपण से बचा जाता है।

1.5 सॉ कटिंग मशीन

उच्च गति फॉलो-अप कटिंग तकनीक को अपनाता है, जो नॉन-स्टॉप ऑनलाइन फ्लाइंग कटिंग का एहसास करता है। दोनों तरफ से शीट के बर्र को स्वचालित रूप से हटाने के लिए साइड ट्रिमिंग ब्लेड से सुसज्जित। कटिंग की लंबाई पीएलसी द्वारा बुद्धिमानी से सेट की जाती है, जिसमें कटिंग सटीकता त्रुटि ±1mm के भीतर होती है।

यह विभिन्न मोटाई और चौड़ाई की पीपी, पीसी, एबीएस हनीकॉम्ब शीट की कटिंग आवश्यकताओं के साथ संगत है। कटिंग सेक्शन सपाट और चिकना होता है जिसमें कोई बर्र नहीं होता है। एक साधारण ब्लैंकिंग रैक से सुसज्जित, तैयार शीटें स्वचालित रूप से स्लाइड कर सकती हैं और सुविधाजनक संग्रह के लिए स्टैक हो सकती हैं।

2. समग्र तकनीकी पैरामीटर

• लागू सामग्री: पीपी, पीसी, एबीएस (वर्जिन/पुनर्नवीनीकरण/भरी हुई/संशोधित सामग्री)
• मुख्य एक्सट्रूडर मॉडल: SJ90, L/D=28:1
• मुख्य मोटर पावर: 55kW (आवृत्ति रूपांतरण नियंत्रण)
• उत्पादन क्षमता: 80-150kg/h
• कूलिंग टेबल विनिर्देश: 3000mm वैक्यूम वाटर कूलिंग कैलिब्रेशन टेबल
• हॉउल-ऑफ विनिर्देश: 1500mm हॉउल-ऑफ मशीन
• कटिंग सटीकता: ±1mm
• उत्पाद मोटाई सीमा: 2-12mm
• नियंत्रण प्रणाली: पूर्ण-लाइन पीएलसी केंद्रीकृत लिंकेज नियंत्रण, एक-कुंजी स्टार्ट और स्टॉप

3. मुख्य उपकरण लाभ

• मल्टी-मटेरियल कम्पैटिबिलिटी: एक लाइन पीपी, पीसी और एबीएस हनीकॉम्ब शीट के उत्पादन का समर्थन करती है, जिसमें व्यापक अनुप्रयोग और उच्च उपकरण उपयोगिता है।
• स्थिर मोल्डिंग गुणवत्ता: अनुकूलित स्क्रू और डाई फ्लो चैनल डिजाइन, वैक्यूम कैलिब्रेशन और सिंक्रोनस कर्षण प्रणाली के साथ मिलान, फ्लैट शीट सतह और नियमित हनीकॉम्ब संरचना सुनिश्चित करता है।
• उच्च स्वचालन: स्वचालित फीडिंग, निरंतर-दबाव एक्सट्रूज़न, सिंक्रोनस कर्षण और सटीक निश्चित-लंबाई कटिंग निरंतर और मानव रहित कुशल उत्पादन का एहसास करते हैं।
• लागत प्रभावी: पुनर्नवीनीकरण सामग्री और उच्च-फिलर उत्पादन का समर्थन करता है, उत्पादन लागत को प्रभावी ढंग से कम करता है; आवृत्ति रूपांतरण ऊर्जा-बचत डिजाइन बिजली की खपत को कम करता है।

4. वैकल्पिक सहायक उपकरण

• स्वतंत्र औद्योगिक चिलर यूनिट
• स्वचालित स्टैकिंग मशीन
• सामग्री सुखाने की प्रणाली (पीसी कच्चे माल के प्रसंस्करण के लिए विशेष)

YAOAN चुनना उपकरण से परे मूल्य का अर्थ है

✅उच्च दक्षता उत्पादन: पूरी लाइन उच्च स्वचालन का दावा करती है, जिसमें सुखाने से लेकर कटाई तक किसी भी मैनुअल हस्तक्षेप की आवश्यकता नहीं होती है। यह 24/7 लगातार और स्थिर रूप से चल सकती है, पारंपरिक उपकरणों की तुलना में एकल-मशीन आउटपुट में 20% से अधिक की वृद्धि करती है।
✅गुणवत्ता आश्वासन: सख्त प्रक्रिया नियंत्रण श्रृंखला यह सुनिश्चित करती है कि लैंपशेड प्रकाश संचरण ≥88%, सटीक आयामी सहनशीलता, और उत्कृष्ट एंटी-पीलापन गुण हों, जो आपको उद्योग गुणवत्ता प्रमाणपत्रों को आसानी से पास करने में मदद करते हैं।
✅लचीला अनुकूलन: 0.5 मिमी से 5 मिमी तक की मोटाई और Φ20 मिमी से Φ300 मिमी तक के व्यास के साथ गोल ट्यूब और विशेष आकार के लैंपशेड या धारीदार ट्यूब का उत्पादन करने में सक्षम, प्रकाश व्यवस्था, ऑटोमोटिव, निर्माण सामग्री और अन्य क्षेत्रों में विविध आवश्यकताओं को पूरा करता है।
✅चिंता मुक्त बिक्री के बाद सेवा: हम उपकरण स्थापना और कमीशनिंग, ऑपरेटर प्रशिक्षण से लेकर प्रक्रिया नुस्खा समर्थन तक व्यापक सहायता प्रदान करते हैं। एक अनुभवी बिक्री के बाद टीम 24/7 उपलब्ध है, जिससे आपको मन की शांति मिलती है।
उच्च गुणवत्ता वाले कच्चे माल से लेकर उत्कृष्ट लैंपशेड तक, YAOAN पीसी लैंपशेड एक्सट्रूज़न लाइन आपके उत्पादों को "सटीक शिल्प कौशल, विश्वसनीय प्रदर्शन और कुशल आउटपुट" के साथ अनगिनत अनुप्रयोगों को रोशन करने के लिए सशक्त बनाती है।YAOAN चुनें, व्यावसायिकता और विश्वास चुनें!पैकेजिंग और शिपिंग
पैकेजिंग

प्लास्टिक फिल्म + स्ट्रेच फिल्म + लकड़ी का केस + सुखाने वाला एजेंट।

ए. विस्तृत मशीन परिचय;

2. गुणवत्ता: उत्पादों की गुणवत्ता उद्यम के निरंतर विकास का आधार है, हमेशा बेहतर करने का प्रयास करती है, गुणवत्ता पहले आती है, विकास और नवाचार हमारी जिम्मेदारियां हैं;
3. डिलीवरी: हम फैक्ट्री प्रबंधन को अनुकूलित करते हैं, और उत्पादन प्रवाह में सुधार करते हैं ताकि आपके लिए उत्पादन अवधि को सबसे बड़ी हद तक छोटा किया जा सके;

4. लागत नियंत्रण: हम अपने आंतरिक प्रबंधन सुधार द्वारा उत्पादन लागत को कम करने के लिए अपना सर्वश्रेष्ठ करते हैं, ताकि यह सुनिश्चित हो सके कि हमारे उत्पाद बाजार में पर्याप्त प्रतिस्पर्धी हैं, और हमारे उत्पादों के उच्च प्रदर्शन-मूल्य अनुपात का एहसास हो।

अक्सर पूछे जाने वाले प्रश्न

Q1: मशीन की गारंटी क्या है?

A1: हमारी मशीन की गारंटी अवधि खरीदार की फैक्ट्री में मशीन के अच्छी तरह से स्थापित होने के 12 महीने बाद है;
Q2: मशीन के लिए आप किस पैकेज का उपयोग करते हैं?
A2: मशीन को एंटी-जंग तेल से पेंट किया गया, और फिर प्लास्टिक फिल्म से ढका गया, और फिर ग्राहकों की आवश्यकताओं के अनुसार लकड़ी के केस में पैक किया गया या लकड़ी के पैलेट पर तय किया गया, या फिल्म पैकिंग के साथ कंटेनर में लोड किया जाएगा। सभी मशीनों को ठीक करने के बाद, हम कंटेनर को अंदर सूखा रखने के लिए सुखाने वाले एजेंट का उपयोग करेंगे।

Q3: यदि मैं मशीन खरीदता हूं तो क्या आपके पास हमें मार्गदर्शन करने के लिए निर्देश पुस्तिका है?
A3: हाँ, हम आपके संदर्भ के लिए विस्तृत उपयोगकर्ता मैनुअल की आपूर्ति करते हैं। मार्गदर्शन के लिए कृपया इसे ध्यान से पढ़ें। यदि अभी भी कोई समस्या है जिसे हल नहीं किया जा सकता है, तो कृपया हमसे संपर्क करें, हम आपकी सहायता के लिए हमेशा तैयार हैं।

Q4: विदेशी ग्राहकों के लिए आपकी सेवा क्या है?
A4: हम उत्तम विदेशी सेवा प्रदान करते हैं। हम मशीन स्थापना और कमीशनिंग और परीक्षण उत्पादन गाइड के लिए विदेश में इंजीनियर भेजेंगे, और खरीदार के श्रमिकों को प्रशिक्षण भी देंगे। और हम किसी भी समय तकनीकी सहायता देने के लिए तैयार हैं।
